Sistem kerja bagian signal pada pesawat telepon selular

Terdapat 2 bagian signal pada pesawat telepon selular yaitu signal penerimaan (Rx) dan signal pemancaran (Tx)

1.Bagian signal penerimaan (Rx)
Bagian atau komponen yang bekerja pada pesawat telepojn selular terdiri dari beberapa komponen,komponetersebut antara lain adalah:
-Antenna
-Switch Antenna
-Filter Rx (penyaring)
-Transistor (penguat Rx)
-Ic RF
-VCO
-Ic Power suply

Untuk mengetahui bekerja atau tidaknya bagian penerimaan(Rx) dapat diketahui dengan cara melihat pada settingan network selection,kemudian pilih menu manual pada pilihan jaringan.

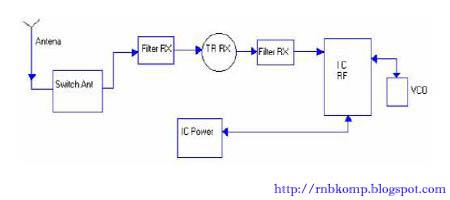

Gambar diagram penerimaan pada pesawat telepo selular

Cara kerja tiap bagian komponen;

• Sinyal yang ditangkap atai diterima oleh antenna diteruskan ke switchantenna sebagai terminal.
• Switch Antenna akan mengeluarkan dua sinyal RX (Bagi ponsel dual Band),yaitu: DCS RX (1800 Mhz) dan GSM RX(900Mhz).Keduan sinyal tersebut diteruskan ke Filter sebagai sinyal RX,Sinyal RX akan disaring dan diteruskan ke Transistor sebagai penguat.
• Pada Transistor kedua Sinyal RX diperkuat dan dikirim kembali keFIlter untuk disaring lagi dan membagi sinyal menjadi 4 bagian,yaitu dua sinyal DCS RX dan dua Sinyal GSM RX yang akan diteruskan ke Ic RF
• Ic RF/IF mengolah sinyal RX dan disesuaikan oleh frekuensi yang bentuk oleh VCO.

2.Bagian Sinyal pemancaran (TX)
Untuk pendeteksian bekerja atau tidaknya bagian TX (sinyal pemancaran) dapat menggunakan lampu radiasi atau multitester.
Caranya sebagai berikut:
-Hidupkan ponsel dengan menggunakan SimCard.
-Lakukan panggilan kenomor 112(Nomor Darurat)
-Tempelkan lampu radiasi atau multitester dekat bagian antenna
-Untuk multitester atur kalibarasi pada AC 10Volt
-Apabila lampu hidup/jarum tester bergerak berarti TX bekerja.

Cara kerja tiap bagian:

• VCO membentuk frekuensi yang akan diproses oleh Ic RF membentuk 4 Sinyal out put,yaitu 2 sinyal DCS TX dan 2 Sinyal GSM TX untuk diteruskan kebgian filter TX (pemancaran).
• VCO juga berfungsi senagai power detector untuk mengatur tegangan pulsa dari IC RF dalam pengiriman data ke CPU.
• Pada Filter keemapat Sinya OutPut yang dikirim oleh IC RF dibentuk menjadi dua sinyal TX,yaitu DCS dan GSM untuk diteruskan ke IC PA
• Pada IC PA kedua sinyal tersebut diperkuat untk pemancaran kemudian diteruskan keFilter TX
• Pada Filter kedua Sinyal tersebut disaring dan diteruskan kebagian Swich Antenna.
• Switch Antenna yang berfungsi sebagai terminal danmenggabungkan kedua Sinyal DCS dan GSM untuk dipancarkan melalu Antenna

INFO PASANG IKLAN GRATIZZZ...

Info buat yg punya barang bekas/baru yg mau dijual .... Ini ada link buat pasang iklan GRATIZZZ 100%, login dg facebookmu trus pasang iklan. sy baru 1 hr pasang dah ada yg respon via hp. Ayo ...segera pasang....
Ini Linknya :


PASANG IKLAN GRATIS ANDA DI SINI

Atau klik gambar di atas judul ....
Semoga bermanfaat ...

Langkah langkah flashing Sony Ericsson Type RTP dengan UFS

Untuk melakukan flasher atau upgrade pada ponsel sony ericsson Type RTP dengan UFS tornado langkah pertama yang dilakukan adalah sama pada langkah flasher ponsel sony ericsson type ATRZ,yang berbeda disini pada icon desktop komputer untuk type ATRZ adalah ufs_ATRZ sedang untuk type RTP iconnya adlah ufs_RTP

Sedangkan untuk melakukan proses flashing kita harus memasukkan file MCU dan Gdfs,jika pada Type ATRZ data yang dimasukkan MCU dan lang,pada Type RTP data lang digantikan oleh data Gdfs.Untuk langkah langkah selanjutnya  sama dengan Type ATRZ

Cara Service Canon iP2770 dan MP258 Error B200

Kali ini Kang eko akan sharing pengalaman tentang Cara Service Canon iP2770 dan MP258 Error B200. Pertanyaan ini sering banget ditanyakan dan kang Eko baru bisa jawab sekarang. Jawaban ini kang EKo dapatkan dari teman blog kang EKo yg mau berbagi tentang pengalamannya.

Cara Service Canon iP2770 dan MP258 Error B200 :

Berikut ini cuplikan email yang dikirim ke kang Eko dari zouhriex bintang Agan M. Shyhab Azzouhrie.

Alhamdulillah Saya Menemukan Mengatasi Error B200 Untuk Printer Canon Ip2770 dan MP 258. Dalam Proses Memperbaiki Error B200 Ini Tidak Perlu Reset Cuma Ganti Power Printer. Pernah Saya Coba Dengan Menekan Tombol Resum Selama 10 s/d15 Menit Tapi Hasil Catrid Untuk Ngeprint Tidak Jelas. Saya Coba Ganti Catrid Baru 810 Pun Tetap Saja Keadaan Sama, Tulisan Tidak Jelas Bahkan Tidak Keluar Sama Sekali Tintanya. Akhirnya Saya Coba Untuk Meganti Power Printer. Dan Akhirnya Alhamdulillah Berhasil.
Semoga Ini Berfanfaat Untuk Kang Eko

By: M. Shyhab Azzouhrie - Master Mania (M2) Blogger

Demikian, jadi kesimpulannya Cara Service Canon iP2770 dan MP258 Error B200 adalah :

Ganti power suply printer canon iP2770 atau MP258 anda. Dan masalah error B200 pada iP2770 dan MP258 akan segera terselesaikan.

gambar ini hanya ilustrasi.

Semoga tulisan tentang error B200 dan cara servicenya ini bermanfaat bagi semuanya.

Langkah Langkah flashing ponsel Sony Ericson Type ATRZ

Untuk melakukan Flasher atau upgrade pada ponsel Sony Ericson Type ATRZ langkah pertama yang harus kita lakukan adalah dengan menekan tombol connect pada bagian kiri atas dari program Flasher tersebut,kemudian kita pilih jenis ponsel yang akan direparasi atau diflash.
Setelah itu sebaiknya kita menentukan pilihan pada scenario langkah yang akan dijalankan secara otomatis oleh program.Pada colom scenario ini terdapat pilihan langkah yang akan dijalankan oleh program atau bisa juga secara manual dengan menekan tombol tombo pada sisi atas dari program tersebut.Selanjutnya kita mulai dengan menekan tombol GO

Setelah langkah pertama kita kerjakan maka secara otomatis program akan berjalan sesuai dengan  settingan yang telah kita tetapkan dan kita tinggal menunggu proses selesai.
Gambar dibawah ini adalah proses flas untuk data MCU atau data sistem

Ketika proses selesai program akan menginformasikan kepada kita bahwa proses telah berjalan dengan baik " MCU Flashing Done "

Selanjutnya program akan secara automatis melanjutkan dengan proses flashing pada language atau bahasa yang telah kita tentukan

Setelah semua langkah kita lakukan tinggal tunggu proses sampai selesai dan ponsel kita sudah siap digunakan

Langkah langkah Flashing ponsel Nokia WD 2 dengan UFS Tornado

Untuk melkukan Flashig ponsel Nokia WD2 pada tahap awalnya sama dengan Flashing pada ponsel DCT3 atau Flas pada ponsel DCT 4.Akan tetapi pada ponsel WD 2 yang anda klik adala pada tombol WD-2.

Kemudian dilanjutkan dengan memilih MCU file sesuai dengantype ponsel yang akan diflash yang terdapat pada directory C:\Program File\NokiaPhoenix\Products.Untuk file MCU harus berakhiran C1,C2,C3,dsb (Cx).PPM harus berakhiran angka sesuai data MCU yang dipilih,biasany file tersebut akan secara automatis terbuka agar kita dapat memasukkan data tersebut.
Pada colom UI Options beru centang pada Full Factory Defaults.
Untuk Speed sebaiknya pilih Normal.
Tekan tombolFlash untuk memuai Flashing,setelah proses Flashing selesai  pada colom Scenario pilih UI Options kemudian klik tombol START dan tunggu prosesnya.

Langkah langkah Flashing pada ponsel Nokia DCT 4

Untuk melakukan Flashing pada ponsel Nokia DCT4 tahap pertama sama dengan Flashing pada ponsel DCT3,akan tetapi pada ponsel DCT4 yang anda klik pertama adalah tombol DCT4

Kemudian pilih MCU File sesuai dengan type ponsel yang akan diflash yang terdapat pada directory C:\Program File\Nokia\Phoenix\Products.
Untuk file MCU harus berakhiran 0(nol),dan PPM harus berakhiran abjad sesuai dengandata MCU yang dipilih,biasanya file tersebut akan secara automatis terbuka agar kita dapat memasukkan data tersebut.
Khusus DCT 4 yang berbasis java pada kolom CNT (Content Pack File) yang berisi ringtone dan game standar diisi sesuai data MCU dan PPM.
Untuk colom PM (Permanent Memory)dimasukkan datanya jika setelah diflash erjadi gangguan seperti No Signa dan No Charging.
Pada colom UI Options diberi centang pada Full Factory Defaults,Software Upgr Defaults,Reset User Lock,Init SIMLocks.
Untuk speed sebaiknya ilih normal,tekan Flash untuk memulai proses Fashing.
Setelah proses flashing pada kolom scenario pilih UI Options dan klik START

Langkah langkah Flashing Nokia DCTL dengan UFS3

Untuk melakukan flashing pada ponsel Nokia DCTL terlebih dahulu buka UFS pada komputer,setelah terbuka tampilan awalnya seperti berikut:

Selanjutnya tekan connect pada tombol kiri atas,kemudian Klik DCT3 dan pilih Type ponsel yanga akan di flash

Setelah memilih Type ponsel,langkah selanjutnya klik pada menu MCU (data pada menu MCU diambil sesuai dengan type ponsel  yang akan diflash)data ersebut terletak pada C:\Wintesla\,dan biasanya ssecara otomatis,dilanjutkan mengklik menu PPM.Untuk melakukan proses Flashing tekan tombol Flash

Flashing Nokia DCT 3 Dengan Tornado Ufs 3

Untuk melakukan flashing pada ponsel Nokia DCT 3 terlebih dahulu pastikan UFSBox sudah terpasang dengan benar pada port USB komputer,kemudian siapkan kabel flasher sesuai dengan ponsel yang akan di flash.
Kabel flasher ini menggunakan conektor RJ45 atau seperi kabel telepon dengan ukuran lebih besar.
Kita mulai langkah2nya sebagai berikut:

Buka folder DCTX_Uhsx pada desktop komputer dengan klik 2X,tampilan awal program UFS3 Tornado akan seperti gambar dibawah:

Klik tombol connect disudut kiri atas

Akan terlihat serial number dari UFS3 yang anda iliki seprti gambar dibawah ini:

Klik pada tombol DCT3 dan pilih type ponsel yang akan di flash

 Selanjutnya kita memilih MCU file sesuai dengan ponsel yang akan diflash yang terdapat dalam directory C:\Wintesla,untuk file MCU DCT 3 ini harus berakhiran 0 (nol) .Dan juga PPM file sesuai denga data MCU yang dipilih,untuk data PPM ini berakhiran dengan huruf abjad (A,B......Z)
Untuk PMM dan WUG tidak perlu diisi,kecuali masalah not chargng atau no signal
Pada kolom UI options beri centang pada UI Defaults,Full Factory defaults,Init SIMLock,Set fald dan reset User Lock.
Pada kolom Speed sebaiknya pilih Normal.
Untuk memulai flashing klik tombol Flash,setelah proses flashing selesai lanjutkan pada kolom scenario dan pilih UI Options dan klik tombol START

Penggabungan operasi aritmatika

Penggabungan operasi aritmatika artinya kita akan menggabungkan 2 operasi,misalnya operasi penjumlahan dengan operasi pembagian.
Jadi perhitungan kita lakukan 2 tahap,tahap pertama operasi penjumlahan dan tahap kedua operasi pembagian.
Contoh kita ketikkan angka berikut:

Kolom 1	Kolom 2	Kolom 3	Tahap 1	Tahap 2
7	10	3
9	12	5
11	14	7
13	16	9
15	18	11

Ketikkan angka tersebut dalam excel seperti berikut:

Pada tahap pertama kita akan menghitung kolom A ditambah dengan kolom B,berarti pada sel D2 akan berisi =A2+B2,

Sehingga hasilnya seperti berikut:

Lanjutkan pada baris berikutnya,sehingga hasilnya seperti berikut:

Setelah mendapatkan hasil dari Tahap 1 kemudian lanjutkan pada Tahap 2,Dalam Tahap 2 kita akan menghitung hasil dari penjumlahan kolom 1 dan kolom 2 (Tahap 1) dibagi dengan Kolom 3.Berarti sel E2 akan berisi =D2/C2 .

Hasilnya seperti berikut:

Lakukan pada baris selanjutnya

Operasi pembagian Microsoft Excel 2007

Setelah sebelumnya mengenal operasi perkalian dalam Microsoft Excel,kali ini kita akan belajar menghitung operasi pembagian.
Langsung aja kita milai berhitung Itung5X
Pada contoh ini kita akan menghitung pembagian angka angka dibawah berikut:

Kolom 1	Kolom 2	Hasil Pembagian
7	10
9	12
11	14
13	16
15	18

Pada contoh ini kita akan membagi angka pada kolom 1 dibagi dengan angka pada kolom 2

Selanjutnya masukkan rumus pembagian kolom A dibagi dengan kolom B (=A1/B2),seperti gambar berikut:

Tekan enter hasilnya akan seperti berikut:

Lakukan pada baris berikutnya,satu persatu maka hasilnya akan seperti ini

Cara Service Komputer yang Sering Restart

Bahasan Kang Eko kali ini adalah tentang Cara Service Komputer yang Sering Restart. Mungkin anda pernah atau sering menghadapi sering restartnya komputer yang anda gunakan. Berikut ini Kang Eko akan menjelaskan penyebab dan solusi untuk komputer yang sering restart.

Penyebab Komputer sering restart antara lain :

1. Komputer sering restart karena Processor overheating (terlalu panas).

Cara cek processor yang overheating (terlalu panas) :
* Melihat kondisi temperatur pada menu Hardware Monitor di BIOS
* Menggunakan program monitoring temperatur seperti misalnya CPUID Hardware Monitor
* Mengecek secara manual yaitu dengan membuka casing CPU dan meraba sendiri temperatur pada bagian Pendingin (Cooler) Processor.

Penyebab Processor yang overheating (terlalu panas):
* Putaran kipas / fan pendingin Processor yang sudah menurun (putaran pelan).
* Menumpuknya debu pada sirip-sirip Pendingin Processor, ini adalah hal yang sering terjadi terutama apabila ruangan tempat penyimpanan komputer berdebu.
* Sudah keringnya atau bahkan tidak adanya thermal paste yang merekatkan antara Processor dan Pendinginnya.
* Kondisi ruangan tempat penyimpanan komputer yang memang panas.

Cara Service Komputer yang Sering Restart akibat overheating / kepanasan :
* Bersihkan debu yang terdapat dalam Casing CPU dan Pendingin Processor secara berkala dengan kuas kecil atau gunakan blower jika ada.
* Lapisi ulang processor dengan thermal paste, sebelumnya buang / kerik thermal paste kering yang nempel di processor / pendinginnya.
* Tempatkan komputer di ruangan yang tidak terlalu panas (lebih baik ber-AC), gunakan kipas tambahanan jika perlu
* Gunakan program monitoring temperatur, misalnya CPUID Hardware Monitor untuk mengetahui secara dini kondisi overheat pada Processor. Program ini dapat Anda download di sini. Screenshootnya dapat dilihat pada gambar dibawah ini.

2. Komputer sering restart karena Power Supply yang kekurangan daya.
Kurangnya daya Power Supply dapat menyebabkan komputer sering restart.
Penyebab power suply kurang daya adalah menurunnya putaran kipas atau matinya Kipas power supply, sehingga terjadi overheat pada komponen Power Supply itu sendiri. Apabila anda merasa curiga dengan performa Power Supply yang terpasang sebaiknya ganti dulu bagian power Supply ini dengan Power Supply yang terbukti berfungsi baik. Semakin besar daya / watt power suply semakin bagus.

3. Komputer sering restart karena VGA Card rusak
Komputer sering restart sendiri juga bisa terjadi karena rusaknya bagian VGA Card yang terpasang pada slot AGP atau PCI. Biasanya VGA Card yang rusak akan terasa cepat panas pada bagian pendinginnya, selain itu tampilan gambar pada layar monitorpun menjadi rusak. Untuk itu apabila komputer Anda sering restart ada baiknya juga untuk mengecek komponen tersebut.

4. Komputer sering restart karena Hardisk bad sector
Sebuah hardisk yang rusak atau bahkan terdapat bad sector didalamnya dapat menjadi penyebab komputer menjadi hang, muncul pesan bluescreen of deadth atau komputer ga bisa booting dan me-restart terus. Untuk mencegah kerusakan sekaligus memperbaiki hardisk tersebut kita bisa menjalankan program scandisk/checkdisk, men-defrag hardisk secara teratur dan pastikan selalu mematikan komputer dengan menekan tombol shutdown. Untuk cek kondisi harddisk silahkan klik di sini.

5. Komputer sering restart karena RAM rusak
RAM yang rusak juga bisa menyebabkan komputer sering restart, hal ini pernah saya alami beberapa waktu yang lalu. Saat itu komputer selalu restart ketika dinyalakan meskipun saya telah memastikan tidak ada masalah dengan hardware yang lain, komputer tetap tidak bisa booting dan selalu restart meskipun masuk ke windows safe mode. Saya kemudian mengganti RAM yang terpasang, dan akhirnya komputer bisa berjalan normal kembali. Untuk cara cek RAM yang rusak klik di sini.

Demikian cara service komputer yang sering restart.
Semoga bermanfaat.

sumber : www.catatanteknisi.com

Keterangan eror pada JAF

Disaat kita flashing handphone dengan menggunakan Jaf Box terkadang kita menemui bebrapa eror atau permasalahan.
Dibawah ini bebrapa keterangan eror pada Jaf box beserta solusinya:

Server error 1
Setiap akan mulai jaf selalu akan memeriksa apakah ada software or firmware terbaru, tapi box tetap bisa digunakan, pesan ini akan muncul terus.
Solusinya: update online.

Error sync the phone
Cek cable ada yang salah.
Solusinya: Coba Ganti Kabel.

Unknown cmd in flash file
File flash yang akan dipakai corrupted.
Solusinya: Inlstall ulang file flash dan flash kembali
 Selain eror tersebut  diatas ada juga eror ada jaf seperti dibawah ini:

• MCU id AAAA : Ponsel tidak mau on atau signal TX line data terlalu tinggi setelah power dinyalakan. (kerusakan pada CPU,TX line data kurang terkoneksi).
• MCU id CCCC: Ponsel tidak dapat mengeluarkan signal pada TX line data setelah IC UEM melakukan reset. (BSI line tidak terkoneksi dengan baik, check 3,3 K resistor yang terdapat pada jalur BSI, atau UEM rusak).
• MCU id DDDD: Ponsel tidak dapat mengeluarkan signal rendah TX line data setelah UEM direset. (Mungkin UEM rusak atau JAF lama yang memiliki customer ID 85xxxxxx kapasitor dengan nilai 33 pico b/w mbus-ground harus dilepas).
• MCU id EEEE: CPU tidak ada respon untuk reflash data.
• Error loading boot: Problem kurang dapat dipastikan bisa RAM rusak atau CPU yang rusak.
• Error loading loader: Problem kurang dapat dipastikan bisa RAM, CPU atau IC Flash yang rusak.
• Error loading aditional loader: Bluetooth modul rusak (terutama pada IC) .Untuk solusinya skip bluetooth disaat reflash ponsel.
• Error erase: IC Flash rusak atau bad connect .
• Error cmd20: Ic Bluetooth rusak atau bad connect
• Error cmd14 Flash chip problem or old jaf pcb until customer id 85xxxxxx must put a 33 pico capacitor b/w mbus-gnd: Ic Flash rusak atau bad connect atau JAF lama yang memiliki customer ID 85xxxxxx kapasitor dengan nilai 33 pico b/w mbus-ground harus dilepas.

Bila ponsel selalu tidak dapat masuk ke local mode ,silahkan dicheck 68K resistor yang terdapat di jalur BSI dan Ground (Kabel data).

Cara Service Sound Card Laptop yang Rusak

Posting Kang Eko kali ini adalah tentang Cara Service Sound Card Laptop yang Rusak. Mungkin anda pernah menghadapi masalah sound card laptop yang rusak ini. Dan Cara Service Sound Card Laptop yang Rusak ini boleh dibilang cukup mudah dan murah. Mari kita simak bersama.

Sebelum memutuskan sound card rusak, yang perlu anda cek pertama kali adalah :
1. Cek dan update atau install ulang drivernya dengan driver asli dari vendor.
2. Cek speakernya, mungkin rusak, coba dengan menghubungkannya ke speaker aktif.
3. Jika masih tidak keluar suaranya berarti memang sound cardnya rusak di ic chipnya. Kasus inilah yang akan kita bahas.

Cara Service Sound Card Laptop yang Rusak :
1. Cara pertama ini sulit dilakukan, yaitu dengan mengganti chip sound card laptop yang rusak dengan yang sejenis.

2. Cara kedua cukup praktis yaitu dengan memasang sound card usb yaitu tinggal colok dan pasang driver. Jika cara ini kurang rapi anda dapat mencoba cara ketiga.

3. Cara ketiga yaitu dengan memodifikasi sound card usb yang kita pasang di dalam casing laptop.

Info : Harga sound card USB sekitar 40rb � 60rb, lebih murah daripada harus mengganti chipset sound card laptopnya.

Berikut Cara Service Sound Card Laptop yang Rusak dengan memodifikasi sound card usb yang kita pasang di dalam body laptop :

1. Buka casing Sound Card USB yang anda beli.

2. Buka casing laptop sehingga jalur mainboard kelihatan dan cari jalur port USB.

3. Hubungkan USB sound card dengan jalur port USB dengan menggunakan kabel. Jadi kita menggantinya yang biasanya kita colokkan ke port usb, kali ini kita langsung sambung dengan kabel ke port usbnya. Gunakan solder untuk menyambungnya.
Penting : jalur USB ada 4 kabel : positif 5v, data +, data -, dan ground. Jangan sampai terbalik dalam menyambungnya.

4. Hubungkan jalur jack Sound card USB dengan speaker laptop anda dengan menggunakan kabel yg di solder.

5. Tempatkan sound card USBnya di tempat yang kosong (tiap laptop berbeda layoutnya), kemudian rapikan kabelnya. Dan pastikan sound card tidak bergerak di dalam casing laptop, gunakan lakban atau sekrup jika perlu.

6. Souncard laptop yang tadinya rusak siap di coba.

Demikian Cara Service Sound Card Laptop yang Rusak, semoga bermanfaat.

sumber : http://www.udiware.com

Cara flash Nokia 3250 dengan Box Jaf

Kasus white screen pada Nokia 3250 kadang disebabkan karena kesalahan flashing saja. Dibeberapa ponsel dengan mereflash datanya menjadi versi 4.14 ,ponsel dapat kembali hidup normal tanpa ada kendala apapun.

Trouble shooting:CMT Boot Data:
Asic ID: 000000010000022600010006010C192101001101
Asic Mode ID: 00
Asic EM ID: 00000352
Asic Public ID: 0B30020D424F5156737CBEEFBB58D77E407D71FF
HASH: BAF3A9C3DBFA8454937DB77F2B8852B100000000
ROM ID: 191EC665DFAAF68F
CMT Boot File: C:\Program Files\ODEON\JAF\Flash\rap3gv3_2nd.fg
Loader version: 01.15.00 -> Revision: 0000
Patching CMT boot step1...
Patching CMT boot step2...
Patching CMT boot step3...
CMT Boot Ready
CMT Flash ID: 22FE00EC
CMT Flash Data: 00000000000000000000000000000000
CMT Loader: C:\Program Files\ODEON\JAF\Flash\RAP3Gv3_algo.fg
Loader version: 01.15.00 -> Revision: 0000
Patching CMT loader step1...
Patching CMT loader step3...
CMT Loader Ready Operation took 0 minutes 14 seconds...
Reading Public keys...
Getting Public Keys...
Erasing...
Operation took 4 minutes 44 seconds...

Writing...
Stage 1
Sending CMT HASH for MCUSW
Sending CMT HASH for SOS+CORE1
Sending CMT HASH for NOLO
Sending CMT HASH for KEYS
Sending CMT HASH for PRIMAPP
Sending CMT HASH for PMM_CONF
Sending CMT PUB KEYS...
Sending CMT HASH for DSP0
Sending CMT HASH for SOS+ISASW
Sending CMT HASH for PASUBTOC
Sending CMT HASH for UPDAPP
Operation took 4 minutes 50 seconds...
Reseting phone...
PPM:     C:\Program Files\Nokia\Phoenix\Products\RM-38\rm38_04.14_prod_variant_02_euro2.fps x Booting phone...
CMT Boot Data:
Asic ID: 000000010000022600010006010C192101001101
Asic Mode ID: 00
Asic EM ID: 00000352
Asic Public ID: 0B30020D424F5156737CBEEFBB58D77E407D71FF
HASH: BAF3A9C3DBFA8454937DB77F2B8852B100000000
ROM ID: 191EC665DFAAF68F
CMT Boot File: C:\Program Files\ODEON\JAF\Flash\rap3gv3_2nd.fg
Loader version: 01.15.00 -> Revision: 0000
Patching CMT boot step1...
Patching CMT boot step2...
Patching CMT boot step3...
CMT Boot Ready
CMT Flash ID: 22FE00EC
CMT Flash Data: 00000000000000000000000000000000
CMT Loader: C:\Program Files\ODEON\JAF\Flash\RAP3Gv3_algo.fg
Loader version: 01.15.00 -> Revision: 0000
Patching CMT loader step1...
Patching CMT loader step3...
CMT Loader Ready Operation took 0 minutes 5 seconds...
Reading Public keys...
Getting Public Keys...
Erasing...
Operation took 1 minutes 15 seconds...
Writing...
Stage 1
Sending CMT HASH for SOS+EXT0
Operation took 1 minutes 23 seconds... Reseting phone...
CNT: C:\Program Files\Nokia\Phoenix\Products\RM-38\rm38_04.14_LFFS_Image_EMEA.fpsx
Booting phone...
CMT Boot Data:
Asic ID: 000000010000022600010006010C192101001101
Asic Mode ID: 00
Asic EM ID: 00000352
Asic Public ID: 0B30020D424F5156737CBEEFBB58D77E407D71FF
HASH: BAF3A9C3DBFA8454937DB77F2B8852B100000000
ROM ID: 191EC665DFAAF68F
CMT Boot File: C:\Program Files\ODEON\JAF\Flash\rap3gv3_2nd.fg
Loader version: 01.15.00 -> Revision: 0000
Patching CMT boot step1...
Patching CMT boot step2...
Patching CMT boot step3...
CMT Boot Ready
CMT Flash ID: 22FE00EC
CMT Flash Data: 00000000000000000000000000000000
CMT Loader: C:\Program Files\ODEON\JAF\Flash\RAP3Gv3_algo.fg
Loader version: 01.15.00 -> Revision: 0000
Patching CMT loader step1...
Patching CMT loader step3...
CMT Loader Ready
Operation took 0 minutes 5 seconds...
Reading Public keys...
Getting Public Keys...
Erasing...
Operation took 1 minutes 17 seconds...
Writing...
Stage 1 Operation took 1 minutes 21 seconds...
Reseting phone...
Done!
Total time: 15 Minutes, 17 Seconds
DCT4/BB5 counter: 1098
After flash processing...
Waiting for phone to boot...
Reading...
Failed! Aborting!...IMEI

solusi: Dilihat dari log diatas , ponsel tidak white screen tetapi normal , ponsel dapat masuk ke test mode.

Reflash ponsel dengan firmware sbb :
MCU Flashfile: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-38\rm38_04.40_prod_core_CMCC_PROD.f psx
PPM Flash file: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-38\rm38_04.40_prod_variant_88.fpsx
CNT Flash file: C:\Program Files\Common Files\Nokia\DataPackage\Products\RM-38\rm38_04.40_ERASE_LFFS_CMCC_PROD. fpsx

APE Variant file: NONE
Paket Bahasa dalam PPM : English,CMCC
Sesudah itu downgrade ke versi 4,14 dengan JAF ,jangan downgrade menggunakan lain flasher,dan jangan lupa centang kotak Downgrade.

Atau bisa juga menggunakan trik lain seperti :

• Reflash ponsel menggunakan versi 4.40 ,gunakan firmware versi China terlebih dahulu agar ponsel kembali normal.
• Reflash ulang ponsel menggunakan firmware dengan paket bahasa yang dikehendaki.

Operasi perkalian dalam Microsoft Excel 2007

Untuk menghitung perkalian dalam Microsot Excel caranya sebagai berikut:
Contoh Angka perkalian sebagai berikut:

KOLOM 1	KOLOM 2	PERKALIAN
7	10	....
9	12	.....
11	14	....
13	16	....
15	18	...

Setelah kita tulis dalam microsoft Excel seperti gambar dibawah

Yang pertama kita hitung baris yang kedua yaitu KOLOM A(1) dikalikan KOLOM B(2) dengan memasukan rumus =A2*B2

Hasilnya akan sperti berikut:

Lakukan pada baris berikutnya

baca juga operasi penjumlahan dan operasi pengurangan pada Microsoft Excel 2007
